万能钥匙转接盒匹配和安装过程

适用于以下情况：1.原车直板遥控想改为折叠遥控

2.暂无方法或设备添加新增一把遥控

3.原车遥控价格极为昂贵，寻求一种低成本方案

4.没有库存，临时代替使用

注意：必须有至少一把原车遥控存在的前提下 才能使用该套件进行改装。

遥控器上的按键的触发脚是连接在一起的，由此可以轻松辨别信号脚和触发脚。

信号脚控制开门，锁门。用万用表一端接触按键其中一脚，另一端接触另一按键的其中一脚，若万用表响起，则为触发脚，不响则为信号脚。

为了视频上方便大家判断是正触发还是负触发，在触发脚焊接一根连接线，实际操作中不需要焊接此线，只需将万用表一端接触触发脚即可。

触发脚分为正触发和负触发，

用万用表一端接触任一触发脚，另一端接触电池正极或者负极，接触正极时万用表响起，则此遥控器为正触发，接触负极响起，则此遥控器为负触发。

如视频所示，此遥控器为正触发。

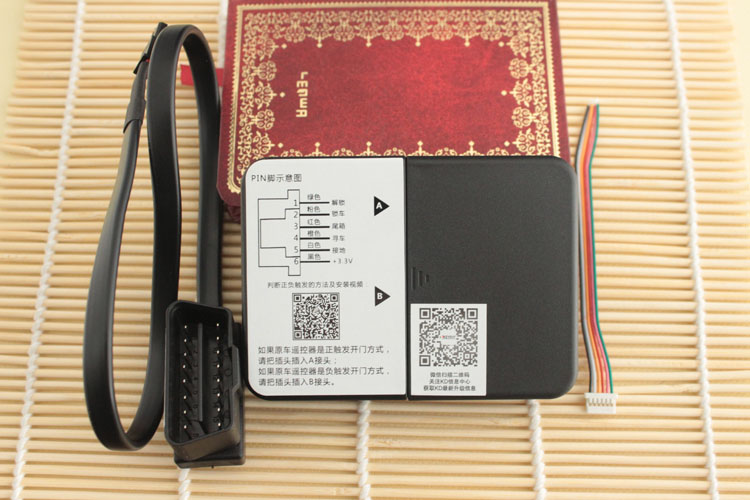

用6P彩色排线连接原车遥控器

1. 黑色线接原车遥控器正极，白色线接原车遥控器负极。

2. 根据每款遥控器的实际情况，用对应颜色线分别接在遥控器按键的信号脚上。

剪掉多余的未焊接的线束，将每个焊接点上胶，防止脱落。

用KD600选择车库防盗中KD万能转接盒生成子机

将焊接好彩色排线的原车遥控器插在对应的插座上

正触发插在A插座上 负触发插在B插座上

用万能遥控OBD线将万能钥匙和汽车OBD诊断做连接，进行供电。

按住万能钥匙匹配键，蜂鸣器响后，按下需匹配的遥控器，

匹配完成收松开匹配键，蜂鸣器响起，匹配完成。最多可以匹配6把遥控器。

如果原车OBD诊断座被占用，可以采取接线的方式取点，

红色线接12V常电，黑色线搭铁。
